西門子S7-1200控制器使用靈活、功能強大，可用于控制各種各樣的設備以滿足您的自動化需求。S7-1200 結構緊湊、組態靈活且具有功能強大的指令集，這些特點的組合使它成為控制各種應用的完美解決方案。CPU與微處理器、集成的電源、輸入和輸出電路、內置 PROFINET、高速運動控制 I/O以及更多元素結合在一個緊湊的外殼中，創造出一款功能強大的控制器。

客戶在下載用戶程序后，CPU 將包含監控應用中的設備所需的邏輯。CPU 根據用戶程序邏輯 監視輸入并更改輸出，用戶程序可以包含布爾邏輯、計數、定時、復雜數學運算、運動控制 以及與其它智能設備的通信。CPU 提供一個 PROFINET 端口用于通過 PROFINET 網絡通信。還可使用附加模塊基于如 下網絡和協議進行通信：PROFIBUS GPRS LTE

具有安全集成功能（防火墻、VPN）的 WAN

• RS485
• RS232
• RS422
• IEC 60870
• DNP3
• USS
• MODBUS

西門子PLC S7-1200 控制器可供選擇的CPU 型號主要有：CPU 1211C，CPU 1212C，CPU 1214C，CPU 1215C，CPU 1217C，這些CPU在物理尺寸、用戶存儲器、本地板載 I/O、本地板載 I/O、位存儲器 (M)、信號模塊 (SM) 擴展方面各有差異，在選型時，需要針對特定參數進行匹配。

CPU 的擴展功能

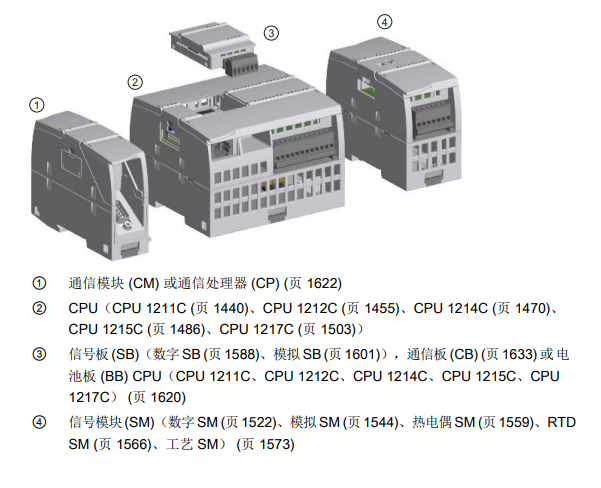

S7-1200 系列提供了各種模塊和插入式板，用于通過附加 I/O 或其它通信協議來擴展 CPU 的 功能，詳細參數如下圖

西門子PLC S7-1200 控制器模塊類型

西門子PLC S7-1200 CPU 支持一個插入式擴展板： 信號板 (SB) 可為 CPU 提供附加 I/ O；SB 連接在 CPU 的前端；通信板 (CB) 可以為 CPU 增加其它 通信端口；電池板 (BB) 可提供長期的實時時鐘 備份。信號模塊 (SM) 可以為 CPU 增加其它功能，如SM 連接在 CPU 右側； 數字量 I/O；模擬量 I/O；RTD 和熱電偶 ；SM 1278 IO-Link 主站 ；SM 1238 電能表。通信模塊 (CM) 和通信處理器 (CP) 將 增加 CPU 的通信選項，例如 PROFIBUS 或 RS232/RS485 的連接 性（適用于 PtP、Modbus 或 USS） 或者 AS-i 主站。 CP 可以提供其它通信類型的功能，例如通過 GPRS、LTE、IEC、DNP3 或 WDC 網絡連接到 CPU。CPU 最多支持三個 CM 或 CP， 各 CM 或 CP 連接在 CPU 的左側 （或連接到另一 CM 或 CP 的左側）。

西門子PLC S7-1200 設備安裝準則

S7-1200 設備設計得易于安裝，可以將 S7-1200 安裝在面板或標準導軌上，并且可以水平 或垂直安裝 S7-1200。S7-1200 尺寸較小，用戶可以有效地利用空間。

電氣設備標準將 SIMATIC S7-1200 系統分類為開放式設備。必須將 S7-1200 安裝在外殼、 控制柜或電控室內。僅限獲得授權的人員能打開外殼、控制柜或進入電控室。

安裝時應為 S7-1200 提供干燥的環境，可以考慮使用 SELV/PELV 電路在干燥位置處提供 電擊防護。 安裝時應按照適用的電氣和建筑規范，為特定位置類別的開放式設備提供經過批準的機械強 度、可燃性保護以及穩定性防護。

由于灰塵、潮濕和大氣污染引起的導電性污染會導致 PLC.中發生操作和電氣故障。 如果將 PLC 放在可能存在導電性污染的區域，必須采用具有適當保護等級的外殼對 PLC 實 施保護。IP54 是常用于臟亂環境中電氣設備外殼的一種保護等級，可能適合您的應用環境。

將 S7-1200 設備與熱輻射、高壓和電噪聲隔離開

作為布置系統中各種設備的基本規則，必須將產生高壓和高電噪聲的設備與 S7-1200 等低 壓邏輯型設備隔離開。

在面板上配置 S7-1200 的布局時，請考慮發熱設備并將電子式設備布置在控制柜中較涼爽區域。少暴露在高溫環境中會延長所有電子設備的使用壽命。

另外還要考慮面板中設備的布線。避免將低壓信號線和通信電纜鋪設在具有交流動力線和高 能量快速開關直流線的槽中。

留出足夠的空隙以便冷卻和接線

S7-1200 被設計成通過自然對流冷卻。為保證適當冷卻，在設備上方和下方必須留出至少 25 mm 的空隙。此外，模塊前端與機柜內壁間至少應留出 25 mm 的深度。
